Stazione solare M\R

♛ Zoom

Fluidi d'impiego:	acqua, soluzioni glicolate
Massima per	50%
Temperatura max d'esercizio:
- Lato caldo :	160°C
- Lato freddo:	110°C
Pressione max di esercizio:	10 bar
Temperature di esercizio valvola di sicurezza:	30÷160°C
Taratura valvola di sicurezza:	6 bar
Campo di temperatura di esercizio valvola di intercettazione e ritegno:	-30÷160°C
Campo di temperatura di esercizio flussometro:	-10÷110°C
Campo di regolazione portata:	1÷13 l/min
Precisione indicatore portata:	± 10%
Scala manometro:	0÷10 bar
Scala termometro:	0÷160°C
Attacchi:	3/4”
Attacchi carico/scarico: con portagomma	Ø 15 mm
Pompa di circolazione
Alimentazione elettrica:	230 V - 50 Hz
Pevalenza max:	6m
Pressione max:	10 bar
Temperatura max:	110°C
Grado di protezione:	IP 42

Scheda Tecnica

Tornare al menu ▲

Stazione solare M

♛ Zoom

Fluidi d'impiego:	acqua, soluzioni glicolate
Massima percentuale di glicole:	50%
Temperatura max d'esercizio:
- lato freddo:	110°C
Pressione max di esercizio:	10 bar
Temperature di esercizio valvola di sicurezza:	30÷160°C
Taratura valvola di sicurezza:	6 bar
Campo di temperatura di esercizio valvola di intercettazione e ritegno:	-30÷160°C
Campo di temperatura di esercizio flussometro:	-10÷110°C
Campo di regolazione portata:	1÷13 l/min
Precisione indicatore portata:	± 10%
Scala manometro:	0÷10 bar
Scala termometro:	0÷160°C
Attacchi:	3/4”
Attacchi carico/scarico: con portagomma	Ø 15 mm
Pompa di circolazione
Alimentazione elettrica:	230 V - 50 Hz
Pevalenza max:	6m
Pressione max:	10 bar
Temperatura max:	110°C
Grado di protezione:	IP 42

Scheda Tecnica

Tornare al menu ▲

Gruppo sonda sfiato pannello

♛ Zoom

Corpo in ottone

Pozzetto porta sonda in rame per la lettura della temperatura del pannello

Attannchi 3⁄4”

Pmax d’esercizio: 10 bar

Pmax di scarico: 5 bar

Campo di temperatura: -30÷180°C

Max percentuale di glicole: 50%

Scheda Tecnica

Tornare al menu ▲

Valvola automatica di sfogo aria

♛ Zoom

Corpo in ottone. Cromato

Pmax d’esercizio: 10 bar

Pmax di scarico: 5 bar

Campo di temperatura: -30÷180°C

Max percentuale di glicole: 50%

Scheda Tecnica

Tornare al menu ▲

Valvola 3 vie motorizzata

♛ Zoom

Pressione massima di esercizio 10 bar

Temperatura del fluidi da -20°C a +110°C

Corpo della valvola in ottone

Otturatore a sfera in ottone cromato

Sedi di tenuta della sfera in PTFE

OR di tenuta in EPDM

Alimentazione 230V 50Hz

Potenza assorbita 4W

Grado di protezione elettrico IP40

Coppia motrice 5Nm

Tempo di apertura/chiusura 60”

Micro interruttore interno

Disponibili nei diametri 3/4”, 1” e 1 1⁄4”

Scheda Tecnica

Tornare al menu ▲

Valvola 2 vie motorizzata

♛ Zoom

Pressione massima di esercizio 10 bar

Temperatura del fluidi da -20°C a +110°C

Corpo della valvola in ottone

Otturatore a sfera in ottone cromato

Sedi di tenuta della sfera in PTFE

OR di tenuta in EPDM

Alimentazione 230V 50Hz

Potenza assorbita 4W

Grado di protezione elettrico IP40

Coppia motrice 5Nm

Tempo di apertura/chiusura 60”

Micro interruttore interno

Disponibili nei diametri 3/4”, 1” e 1 1⁄4”

Scheda Tecnica

Tornare al menu ▲

Valvola miscelatrice

♛ Zoom

Miscelatore termostatico regolabile

Fluido d’impiego : Acqua potabile

Campo di regolazione : 30 - 55 °C

Precisione : ± 2 °C

Pressione max d’esercizio : 10 bar statica, 5 bar dinamica

Temperatura max d’ingresso: 85 °C

Portata con 3 bar di pressione : ³ 3.000 L/h a 40° C

Max rapporto tra pressioni in ingresso: 2:1 (C/F o F/C)

Scheda Tecnica

Tornare al menu ▲

Valvola di sicurezza

♛ Zoom

Miscelatore termostatico regolabile

Fluido d’impiego : Acqua potabile

Campo di regolazione : 30 - 55 °C

Precisione : ± 2 °C

Pressione max d’esercizio : 10 bar statica, 5 bar dinamica

Temperatura max d’ingresso: 85 °C

Portata con 3 bar di pressione : ³ 3.000 L/h a 40° C

Max rapporto tra pressioni in ingresso: 2:1 (C/F o F/C)

Scheda Tecnica

Tornare al menu ▲

Pompa carico impianto manuale

♛ Zoom

Corpo in ottone UNI EN 12165 CW617N

Fluido d’impiego: acqua, soluzioni glicolate con percentuale massima di glicole pari al 50%

Pressione massima d’esercizio: 4,5 bar

Portata: 2 l/min

Attacchi: - lato mandata: 1/2” M
- lato carico: con portagomma Ø 15 mm

Temperatura max d’ingresso: 85 °C

Portata con 3 bar di pressione : ³ 3.000 L/h a 40° C

Max rapporto tra pressioni in ingresso: 2:1 (C/F o F/C)

Scheda Tecnica

Tornare al menu ▲

Scambiatore a piastre smontabili

♛ Zoom

Scambiatore a piastre smontabili

Piastre: Acciaio inossidabile AISI 316

Guarnizioni: Epdm, nitrile

Telaio: Acciaio verniciato

Raccordi: acciaio inox AISI 304

Adatti per:

- riscaldamento per CIRCUITI A BASSA TEMPERATURA

- disaccoppiamento, circuiti termici in TERMOCAMINI

- IMPIANTI SOLARI

- RISCALDAMENTO PISCINE

Modello	kW*	n. piastre	Dimensione piastre
IDRSCC213	20	13	180x475
IDRSCC223	35	23	180x475
IDRSCC239	50	39	180x475
IDRSCC313	70	13	350x750
IDRSCC323	120	23	350x750
IDRSCC339	185	39	350x750

Potenze di scambio calcolate con temperature fluido primario comprese tra 55-45 °C;
fluido secondario : 25-30 °C

Scheda Tecnica

Tornare al menu ▲

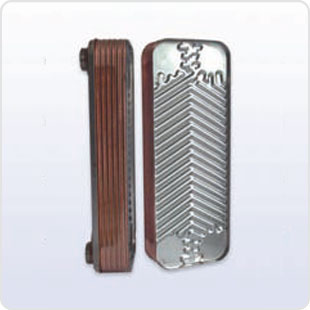

Scambiatore a piastre saldo brasate

♛ Zoom

Piastre: Acciaio inossidabile AISI 316

Materiale di brasatura : rame

Pressione max: 10 bar

Adatti per:

- riscaldamento per CIRCUITI A BASSA TEMPERATURA

- disaccoppiamento, circuiti termici in TERMOCAMINI

- IMPIANTI SOLARI

- RISCALDAMENTO PISCINE

Modello	kW*	n. piastre	Dimensione piastre
IDRSCS120	24	20	207x77
IDRSCS128	35	28	207x77
IDRSCS140	50	40	207x77

Per produzione istantanea ACS: Potenze di scambio calcolate con temperature fluido primario comprese tra 60-50°C; fluido secondario : 12-50°C)

Scheda Tecnica

Tornare al menu ▲

Scambiatore a spirale

♛ Zoom

Caratteristiche generali:

Scambiatore a spirale in rame alettato (stagnato per usi sanitari);
completo di flangia di montaggio

Modello	m2	A	B	L (mm)	kg
IDRSCE121	1,.21	DN 100	3/4”	420	9,6
IDRSCE180	1,80	DN 200	3/4”	470	11,7
IDRSCE263	2,63	DN 200	3/4”	580	14,9
IDRSCE320	3,20	DN 200	3/4”	660	17
IDRSCE454	4,54	DN 200	1”	750	21,1
IDRSCE634	6,34	DN 200	1”	980	29

Scheda Tecnica
